Genelec 8341A SAM™ Studiomonitor – The Ones 8341AP – anthrazit

Name: Genelec 8341A SAM™ Studiomonitor - The Ones 8341AP - anthrazit | Audiosteps
Brand: Genelec
SKU: GEN8341AP
Price: 2251.26 EUR
Availability: InStock

inkl. MwSt.

2.679€

🚚

Standardlieferung

Lieferung in 1-2 Werktagen

Versandkostenfrei ab 50 €

Brand:

Genelec

🏷️ Genelec

💰 Erhalte 2251 Gear Coins

🔢 Art.-Nr.: GEN8341AP 📋

Produkt vergleichen

Farbe

Aluminium

Schwarz

Weiß

Grau

aktiver 3-Wege Koaxial-Studiolautsprecher
automatische Raumanpassung mit SAM™ DSP
linearer Frequenzgang: 45 – 20000 Hz (± 1.5 dB)
Analog-IN: XLR + AES/EBU IN und OUT: XLR, 2x RJ45

Genelec SAM™ Lautsprecher in unserem Demo-Studio Dresden testen. Termin vereinbaren

Vorkasse mit 3% Skonto / Rabatt
PayPal 30 Tage später zahlen.
Klarna Rechnung und Ratenkauf.
30 Tage Rechnungskauf für Firmenkunden bis 10.000 EUR
Audiosteps x Sparkasse Finanzierung bis 72.000 EUR

Als größerer Bruder des superkompakten 8331A bietet der 8341A einen erweiterten Bassbereich und einen höheren Schalldruckpegel, so dass er sich ideal für etwas größere Hörabstände eignet. In Verbindung mit unserer GLM-Kalibrierungssoftware kompensiert der 8341A störende Einflüsse der Raumakustik und Laufzeitunterschiede, unabhängig davon, ob du in Mono-, Stereo- oder immersiven Formaten arbeitest. So kannst du jetzt Mischungen liefern, die sich hervorragend übertragen – jedes Mal.

Für Anwendungen bei kurzen bis mittleren Hörentfernungen, die eine außergewöhnliche Abbildung, einen erweiterten Frequenzgang oder auch langes ermüdungsfreies Arbeiten erfordern, spielen The Ones in einer eigenen Liga. Sie sorgen für eine schnellere und konsistentere Entscheidungsfindung und verlängern zudem die Nutzungsdauer, da unnatürliche Abbildungseffekte und Verfärbungen – Hauptgründe für die Ermüdung des Hörers – minimiert werden.

Passt sich deiner Umgebung an

Das 8341A garantiert eine schnellere und konsistentere Entscheidungsfindung und ermöglicht es dir, auch bei längeren Sessions zuverlässig zu arbeiten. Denn unnatürliche Abbildungseffekte, ein Hauptgrund für die Ermüdung des Hörers, werden minimiert. In Verbindung mit Genelecs leistungsstarken GLM-Kalibrierungssoftware lässt sich der 8341A an deinen Raum und die Aufstellung anpassen, kompensiert störende Raumeinflüsse und hilft dir bei der Produktion von Mischungen, die sich perfekt übertragen – von Stereo bis hin zu aufwendigen immersiven Formaten.

Verstärkerleistung 250 W Bass (Class D) + 150 W Midrange (Class D) + 150 W Treble (Class D)

Frequenzgang 38 Hz – 37 kHz (-6 dB)

Genauigkeit des Frequenzgangs ± 1.5 dB (45 Hz – 20 kHz)

Treiberabmessungen 2 x H 90 x W 170 mm Bass + ⌀ 90 mm Midrange + ⌀ 19 mm Treble

Gewicht 9.8 kg / 21.6 lb

Anschlüsse 2 x RJ45 Control, 1 x XLR Analog Input, 1 x XLR AES/EBU Input, 1 x XLR AES/EBU Output

Abmessungen H 370 x W 237 x D 243 mm, mit Iso-Pod™

Lieferumfang:

1 x 8341A Studiomonitor
1 x Netzkabel 1,8 m
1 x RJ45 Kabel 5 m
1 x Betriebsanleitung
1 x The Ones Broschüre

Smart Active Monitor (SAM)

In den letzten zehn Jahren hat die Erstellung von Medieninhalten weltweit rapide zugenommen, was zu erheblichen Veränderungen in der Art und Weise geführt hat, wie Einrichtungen mit der gestiegenen Arbeitsbelastung umgehen. Mehr denn je findet eine wachsende Zahl von Audioproduktionen in kleineren, engeren Arbeitsumgebungen statt. Dadurch verstärken sich häufig akustische Probleme und die Zuverlässigkeit beim Abhören sinkt. Gleichzeitig muss man sich als Profi auf ein präzises Abhörsystem verlassen können, das den Klang neutral und ohne Verfärbungen wiedergibt.

Aufbauend auf den bewährten elektroakustischen Grundlagen Genelecs Produkte der Serien 1200, 8000 und 7000 sind die fortschrittlichen SAM-Systeme von Genelec die modernsten und flexibelsten Abhörlösungen von heute. Sie sind ein unverzichtbares Werkzeug für Audioprofis, da sie sich automatisch an die akustische Umgebung anpassen und Pegel, Verzögerungen und Frequenzgang korrigieren können. SAM-Systeme können über das Genelec-eigene Loudspeaker Manager (GLM™)-Netzwerk und die entsprechende Software gesteuert werden, so dass du ein äußerst flexibles und zuverlässiges Abhörsystem aufbauen kannst.

Die GLM-Software ist ein intuitives und leistungsfähiges Monitorsteuerungs-Netzwerksystem, das die Verbindung zu allen SAM-Studiomonitoren und Subwoofern im Netzwerk verwaltet – mehr als 80 Geräte falls notwendig. Sie ermöglicht die Einstellung von Pegeln, Abstandsverzögerungen und eine Anpassung des Frequenzgangs mit dem intelligenten automatischen Kalibrierungsalgorithmus AutoCal™. Alle Parameter und Einstellungen werden in System-Setup-Dateien oder für den Stand Alone-Betrieb in jedem einzelnen Monitor oder Subwoofer gespeichert.

Außerdem können alle akustischen Eigenschaften der SAM-Systeme für verschiedene Arbeitsstile oder Kundenanforderungen optimiert werden. Auch ween du zwischen verschiedenen Räumen wechselst, kannst du von der SAM-Technologie profitieren und ein Höchstmaß an Konsistenz beim Monitoring erreichen.

Genelec SAM-Systeme bieten eine umfassend skalierbare, lösungsorientierte, intelligent vernetzte Produktpalette, die analoge und digitale Signale in praktisch jeder Arbeitsumgebung unterstützt.

Das bietet die Kalibrierung mit GLM 5:

– Automatische Anpassung des Frequenzgangs im Raum, der Laufzeit und des Hörpegels.
– Automatischen Einstellungen können frei angepasst, personalisiert und gespeichert werden.
– Erstelle und erweitere Systeme für alle Arten von Stereo-, Mehrkanal- oder 3D Immersive Formate..
– Messe an beliebig vielen Mikrofonpositionen.
– Genieße die Vorteile einer konsistenten Leistung und genauen Wiedergabe in jeder Produktionsumgebung.

Nutze den GRADE Report:

– Erstelle eine vollständige, kommentierte Analyse deiner Raumakustik und SAM-Monitoring-Systemleistung , einschließlich der ITU-R BS.1116-Empfehlungen.
– Du erhältst eine detaillierte Raum- und Systemmessungen, einschließlich Frequenzgänge, Verhältnis von Direktschall zu Diffusschall an der Hörposition, frühe Erstreflexionen und Wasserfall-Diagramme.
– Plane Verbesserungen der akustischen Behandlung, der Systempositionierung und des Bassmanagements.
– Nehme Verbesserungen an deiner Hörumgebung vor, die auf den leicht verständlichen und intuitiven akustischen Ratschlägen des Berichts basiert.

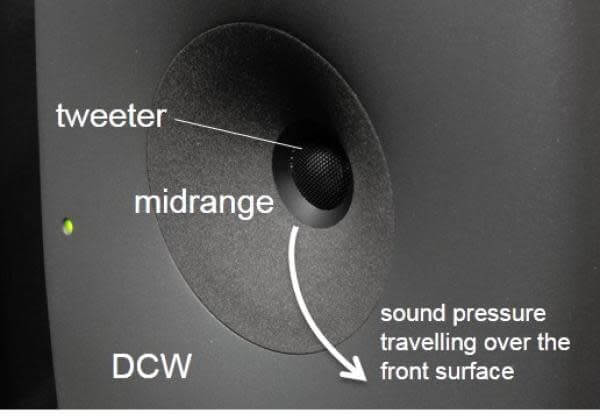

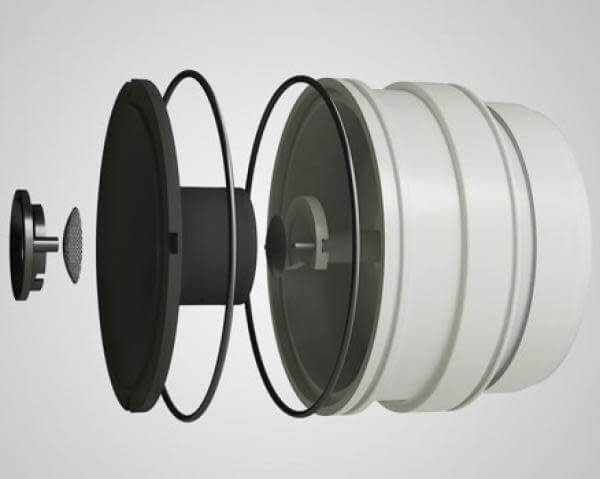

Der Minimum Diffraction Coaxial (MDC™)-Treiber
ermöglicht herausragende Audiowiedergabe.

Typisch für alle aktuellen koaxialen Konstruktionen ist der etwas unruhige Frequenzgang aufgrund der inhärenten Beugungsprobleme. Crossover-Probleme, die durch die nicht-koinzidente Anordnung der Quellen entstehen, werden jedoch mit einer koaxialen Konfiguration gelöst. Hier liegt der Grundstein für die Minimum Diffraction Coaxial (MDC™)-Lösung von Genelec: Sie profitiert zwar von den typischen Vorteilen des koaxialen Designs, überwindet aber auch dessen gravierende Mängel.

Der erste Schritt besteht darin, die Auslenkung der Membran zu minimieren, d.h. die niederfrequente Bandbreite des Treibers zu begrenzen. Der nächste Schritt ist die Vermeidung aller Beugungsquellen. Die Hauptstruktur des MDC-Designs besteht aus einer integrierten MF-Membran-Suspension-Hochtöner-Konstruktion. Der sichtbare Teil des Koaxiallautsprechers besteht aus einer gebogenen, flexiblen Oberfläche, in deren Mitte sich die Hochtonkalotte befindet. Der innere Teil verbindet die Membran ohne akustische Unterbrechung mit dem Hochtöner, während der äußere Teil die Membran mit dem Treiberchassis verbindet.

Da es zwischen dem Hochtöner und der Membran keine akustisch wahrnehmbaren Diskontinuitäten gibt, sondern nur eine glatte Oberfläche, gibt es auch keine Beugung. Das Konusprofil ist sehr sorgfältig optimiert, um einen integrierten Richtcharakteristik-Schallführung für die Abstrahlung des Hochtöners zu bilden. Die Außenkante des Treibers ist mit einer normalen Genelec DCW-Schallführung abgeschlossen, um auch die Abstrahlung des Mitteltöners zu kontrollieren. Der Frequenzgang ist sowohl auf als auch außerhalb der Achse sehr gleichmäßig und frei von jeglichen Anomalien, und die Richtcharakteristik ist gut kontrolliert.

Dieser Durchbruch im koaxialen Design sorgt für eine verbesserte Abbildung und Gesamtklangqualität auf und außerhalb der Achse, einen extrem linearen Frequenzgang, der zu einer hervorragenden Klarheit und Definition aller Details von Audiosignalen führt.

Die wichtigsten Neuerungen der kombinierten DCW™- und MDC™-Designs von Genelec:

Beugungsfreie Verbindung zwischen Hochton- und Mitteltonmembran
Beugungsfreie Verbindung zwischen Mitteltonmembran und DCW™-Waveguide
Eine proprietäre Technologie für die Mitteltonmembran – eine Laminatstruktur, die einen starren Konus und elastische Materialien einschließlich der Aufhängung kombiniert
Eine Verbindung aus Mitteltonmembran und Aufhängung, die mögliche Nichtlinearitäten verhindert

Vorteile:

Linearer Frequenzgang
Sorgt für eine kohärente Kopplung der Treiber über ihre gesamte Betriebsbandbreite
Erhebliche Verbesserung der Richtwirkung im kritischen Frequenzbereich
Bietet eine ausgewogene Aufhängungsdynamik zur Minimierung akustischer Verzerrungen
Optimiert die Nutzung der vorderen Schallwand des Gehäuses unter Beibehaltung des Aussehens und der Vorteile der 8000er-Serie

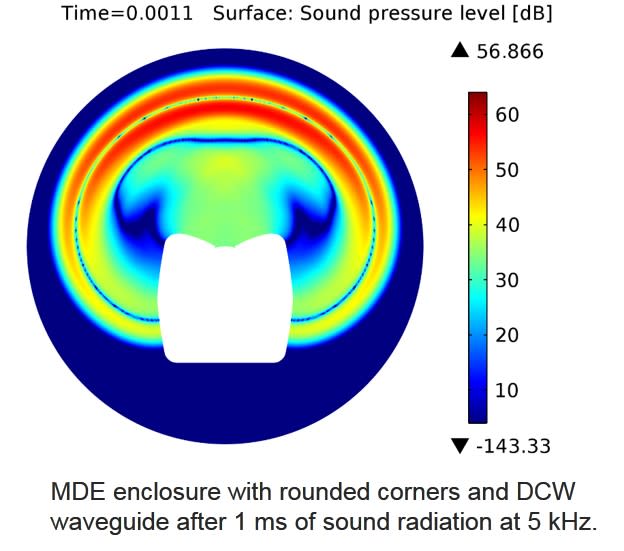

Gehäuse mit Minimum Diffraction Enclosure (MDE™)-Technologie für eine unverfälschte Klangwiedergabe.

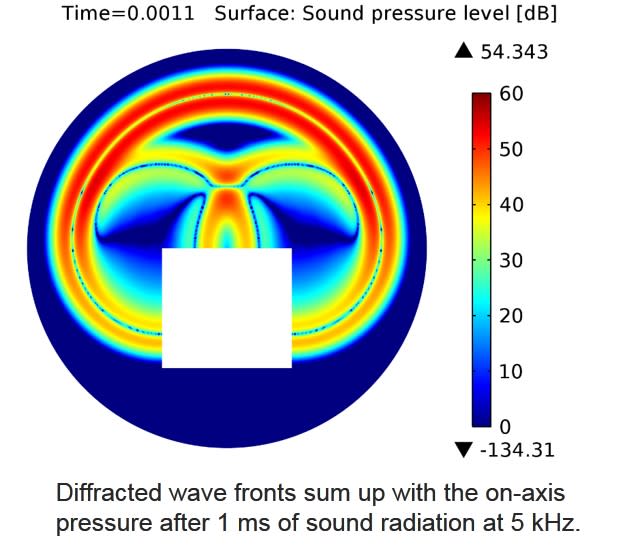

Ein häufiges Problem bei Standard-Standlautsprechern ist, dass die Unregelmäßigkeiten in der Schallwand zu Beugungen führen und die scharfen Ecken des Lautsprechers als sekundäre Schallquellen wirken.

Um die Linearität des Frequenzgangs und die Leistung freistehender Lautsprechersysteme zu verbessern, hat Genelec ein hochinnovatives Gehäuse entwickelt, das auf die Eigenschaften der Monitortreiber abgestimmt ist und abgerundete Kanten sowie eine sanft gewölbte Front und Seitenwände aufweist. Neben der unübertroffenen Linearität des Frequenzgangs sorgt das Gehäuse für eine hervorragende Abbildung.

Um eine glatte und elegant gewölbte Gehäuseoberfläche zu erreichen und die Außenabmessungen des Gehäuses zu reduzieren, während gleichzeitig das Innenvolumen für einen verbesserten Wirkungsgrad im Tieftonbereich maximiert wird, hat Genelec ein Gehäuse aus Aluminiumdruckguss entwickelt. Aluminium ist leicht, steif und sehr einfach zu dämpfen, um eine “tote” Struktur zu erhalten. Die Gehäusewände können relativ dünn ausgeführt werden und bieten gleichzeitig eine gute EMV-Abschirmung und eine hervorragende Wärmeableitung für die Endverstärker. Der Druckguss besteht aus zwei Teilen, der Vorder- und der Rückseite, die für eventuelle Wartungsarbeiten leicht zu trennen sind.

Der DCW-Waveguide wurde in das MDE-Aluminiumgehäuse integriert, um eine bessere Kontrolle über die Richtwirkung des Lautsprechers zu ermöglichen. Grundsätzlich wird die niederfrequente Grenze für eine konstante Richtcharakteristik durch die Größe der Schallführung bestimmt, d. h. je größer die Oberfläche, desto besser die Kontrolle. Mit einer sehr kontrollierten Abstrahlung auf und außerhalb der Achse wird die Hörzone konsistent, was besonders bei Mehrkanal-Anwendungen von größter Bedeutung ist. Die kontrollierte Richtwirkung reduziert auch mögliche Reflexionen erster Ordnung an Oberflächen in der Nähe des Lautsprechers und trägt so zu einer konsistenten Audiowiedergabe in unterschiedlichen akustischen Umgebungen bei. Die gesamte vordere Schallwand ist sanft gewölbt und die akustisch transparenten Schutzgitter fügen sich optisch perfekt in die verschiedenen anderen gewölbten Oberflächen ein.

Directivity Control Waveguide (DCW™)-Schallführung für ausgewogene Abstrahlung auf und außerhalb der Hörachs

Mit der Entwicklung der Directivity Control Waveguide (DCW™)-Schallführung verfolgte Genelec 1983 einen revolutionären Ansatz. Sie wurde damals in einem eiförmigen Gehäuse eingesetzt. Über 30 Jahre entwickelt und immer weiter verfeinert, verbessert sie die Leistung von direkt abstrahlenden Mehrwege-Monitoren erheblich.

Die DCW-Technologie formt die abgestrahlte Wellenfront auf kontrollierte Weise und ermöglicht so eine vorhersehbare Anpassung des Abstrahlverhaltens (Dispersion). Um eine gleichmäßige und ausgewogene Richtcharakteristik zu erreichen, wird der Abstrahlwinkel begrenzt, so dass die Streustrahlung reduziert wird. Dies führt zu einer ausgezeichneten Linearität des gesamten Frequenzgangs sowie zu einem gleichmäßigen Leistungsverhalten. Frühe Reflexionen werden minimiert und man erreicht eine breite und kontrollierte Hörzone, mit einer akkuraten Klangwiedergabe auf und außerhalb der Achse.

Geringe Erstreflexionen und eine kontrollierte, konstante Richtwirkung haben einen weiteren wichtigen Vorteil: Die Frequenzbalance des Raumschallfeldes ist im Wesentlichen die gleiche wie die des Direktfeldes der Monitore. Das hat zur Folge, dass die Leistung des Abhörsystems weniger von den raumakustischen Eigenschaften abhängig ist.

Breite und Tiefe des Klangbildes, kritische Komponenten in jeder Hörumgebung, sind nicht nur für das Hören auf der Achse, sondern auch außerhalb der Achse wichtig. Davon profitieren auch anderen Personen im Raum, die nicht im Sweet Spot sitzen, wie es in großen Regieräumen oft der Fall ist.

DCW™-Technologie Hauptvorteile:

Lineare On- und Off-Axis-Wiedergabe für einen größeren nutzbaren Hörbereich
Erhöhtes Verhältnis von Direkt- zu Reflexionsschall für eine geringere Verfärbung durch den Abhörraum
Verbesserte Stereoabbildung und Tiefenstaffelung
Erhöhte Empfindlichkeit der Antriebseinheit um bis zu 6 dB
Erhöhte Kapazität des maximalen Schalldruckpegels des Systems
Geringere Verzerrung des Chassis
Geringere Beugung an den Gehäusekanten
Geringere Verzerrung des gesamten Systems

Acoustically Concealed Woofers (ACW™)-Technologie für kontrollierte Richtwirkung bis hinunter zu tiefen Frequenzen.

Das koaxiale 3-Wege-System 8341A nutzte erstmals Genelecs neuartige Acoustically Concealed Woofer (ACW™)-Technologie. Die akustisch verdeckten Tieftöner strahlen durch Öffnungen an beiden Enden des Gehäuses ab.

Der 8341A ist mit zwei Tieftönern ausgestattet, deren Positionierung so gewählt wurde, dass das koaxiale akustische Abstrahlungskonzept auf tiefe Frequenzen ausgedehnt wird. In Bezug auf das Abstrahlverhalten im Tieftonbereich verhält sich das System aus zwei Tieftönern, die durch einen Abstand voneinander getrennt sind, akustisch wie ein großer Tieftöner, der den Abstand zwischen den beiden Tieftönern überbrückt. Außerdem erweitert ein solches Doppeltieftönersystem die Kontrolle über die Richtwirkung auf tiefe Frequenzen entlang der größten Abmessung der vorderen Schallwand.

Die ACW-Technologie macht die Tieftonöffnungen und die Tieftonchassis akustisch unsichtbar für die akustische Abstrahlung des koaxialen Treibers mit minimaler Beugung (MDC™), der für die Frequenzen des Mittel- und Hochtöners verantwortlich ist. Die Abstrahlöffnungen sind hinsichtlich Größe und Krümmung optimiert, um akustische Beugungen zu minimieren.

Die ACW-Lösung ermöglicht es Genelec außerdem, die gesamte vordere Schallwandfläche des 8341A als eine große Directivity Control Waveguide (DCW™)-Schallführung zu verwenden, die in ein Minimum Diffraction Enclosure (MDE™)-Gehäuse integriert ist.

Die ACW-Anordnung des 8341A schafft einen Monitor mit kompakten Abmessungen, der sich in Bezug auf das Abstrahlverhalten im Tieftonbereich wie ein viel größeres System verhält.

Dieses kontrollierte Abstrahlverhalten im Tieftonbereich führt zu einer verbesserten Abhörqualität und einer geringeren Interaktion zwischen dem Monitor und dem Raum.

Spezielles Bassreflexport-Design für erweiterten Frequenzgang im Bassbereich.

Genelecs Entscheidung für Bassreflex-Gehäuse geht auf das Modell S30 zurück, das erste Genelec-Produkt aus dem Jahr 1978. Die Leistung der Ports wurde im Laufe der Jahre verbessert und verfeinert, um die Basserweiterung und den Schalldruckpegel des Tieftöners zu erhöhen und eine hervorragende Bassartikulation und -definition zu erreichen.

Sowohl der Treiber als auch der Port tragen zur Gesamtabstrahlung eines Reflexgehäuses bei. Der größte Teil der Abstrahlung kommt vom Treiber, aber bei der Resonanzfrequenz des Bassreflexgehäuses ist die Auslenkungsamplitude des Treibers klein und der größte Teil der Abstrahlung kommt aus der Öffnung.

Um die Luftgeschwindigkeit im Rohr zu minimieren, sollte die Querschnittsfläche der Öffnung groß sein. Das wiederum bedeutet, dass das Reflexrohr lang sein muss, was eine ziemliche Herausforderung für das Design darstellt.

Das lange, gebogene Rohr maximiert den Luftstrom, so dass tiefe Bässe ohne Kompression wiedergegeben werden können. Aus offensichtlichen Gründen endet das Reflexrohr in einer weiten Ausbuchtung auf der Rückseite des Gehäuses, wodurch Öffnungsgeräusche minimiert werden und eine hervorragende Bassartikulation gewährleistet wird.

Die Krümmung des Rohrs wurde ebenfalls sorgfältig entwickelt, um hörbare Geräusche, Kompression oder Verzerrungen zu minimieren. Das innere Ende des Rohrs hat einen geeigneten Widerstandsabschluss, um wiederum hörbare Rauschgeräusche und Luftverwirbelungen zu minimieren.

Das Design der Reflexöffnungen ermöglicht es, die Auslenkung des Tieftöners erheblich zu reduzieren und die lineare Tieftonleistung zu verbessern.

Hochentwickelte Schutzschaltungen für die Treiber garantieren einen sicheren Betrieb.

In kritischen Produktionsumgebungen ist es unerlässlich, dass Abhörsysteme jederzeit zuverlässig und voll funktionsfähig arbeiten. Einer der Hauptgründe für den großen Erfolg von Genelec in Rundfunk- und Fernsehumgebungen ist die Zuverlässigkeit der Genelec Produkte. Ein Schlüsselelement für diese Zuverlässigkeit ist die interne Schutzschaltung, die seit 1978 in allen Genelec Produkten enthalten ist.

Die Schutzschaltung verhindert Treiberausfälle, indem sie Signalpegel erkennt und bei plötzlichen Pegelspitzen oder konstant zu hohen Pegeln den Signalpegel automatisch absenkt. Natürlich beeinträchtigt diese Funktion in keiner Weise die Klangqualität der Lautsprecher, wenn sie innerhalb der Spezifikationen arbeiten, sondern verhindert nur, dass zu hohe Eingangssignale den Lautsprecher zerstören.

Reduziert den Ausgangspegel bei Bedarf (z. B. wenn die Temperatur der Schwingspule des Treibers den sicheren Grenzwert erreicht), was die Zuverlässigkeit des Systems erheblich verbessert
Geeignete Schutzschaltungen in allen Lautsprechern und Subwoofern ermöglichen eine Maximierung des Systemausgangsschallpegels.

Jeder Treiber wird von einem eigenen, optimierten Verstärker angesteuert.

Elektronische Frequenzweichen ermöglichen es, das Audiosignal in einzelne Frequenzbänder aufzuteilen, die separat an einzelne Leistungsverstärker geleitet werden können, die dann an spezielle, für ein bestimmtes Frequenzband optimierte Schallwandler angeschlossen werden.

In einem typischen 2-Wege-Lautsprechersystem benötigt die aktive Frequenzweiche zwei Leistungsverstärker – einen für den Tieftöner und einen für den Hochtöner. Die Leistungsverstärker werden direkt an die Chassis eines Aktivlautsprechers angeschlossen, wodurch die Belastung des Leistungsverstärkers viel einfacher ermittelt werden kann. Jeder treiberspezifische Leistungsverstärker hat nur einen begrenzten Frequenzbereich zu verstärken (der Leistungsverstärker wird nach der aktiven Frequenzweiche platziert), was die Konstruktion noch einfacher macht.

Das Aktivprinzip bietet mehrere Vorteile:

Die Leistungsverstärker sind direkt mit den Lautsprechertreibern verbunden, wodurch die Kontrolle durch die Dämpfung des Leistungsverstärkers auf die Schwingspule des Treibers maximiert und die Folgen dynamischer Änderungen der elektrischen Eigenschaften des Treibers verringert werden. Dies kann das Einschwingverhalten des Systems verbessern.
Der Leistungsbedarf des Endverstärkers ist geringer. Da in den passiven Frequenzweichen-Filterkomponenten keine Energie verloren geht, wird die erforderliche Verstärkerleistung erheblich reduziert (in einigen Fällen um bis zu 50%), ohne dass die akustische Leistung des Lautsprechersystems verringert wird. Dadurch können Kosten gesenkt und die Audioqualität und Zuverlässigkeit des Systems erhöht werden.
Kein Verlust zwischen Verstärker und Treibereinheiten führt zu einer maximalen akustischen Effizienz
Mit aktiver Technologie kann eine überragende Klangleistung im Verhältnis zur Größe und zur Leistung bei niedrigen Frequenzen erzielt werden
Alle Lautsprecher werden als werkseitig aufeinander abgestimmtes System geliefert (Verstärker, Frequenzweichen-Elektronik und Gehäuse-Treiber-Systeme)

Aktive Frequenzweichen, die mit niedrigen Signalpegeln arbeiten.

Elektronische Frequenzweichen ermöglichen die Aufteilung des Audiosignals in einzelne Frequenzbänder, die separat an einzelne Leistungsverstärker geleitet werden können, die dann an spezifische, für ein bestimmtes Frequenzband optimierte Wandler angeschlossen werden.

Aktive Frequenzweichen gibt es sowohl in digitaler als auch in analoger Ausführung. Die digitalen aktiven Frequenzweichen von Genelec beinhalten zusätzliche Signalverarbeitung wie Schutzschaltungen, Verzögerung und Entzerrung.

Analoge aktive Frequenzweichen von Genelec enthalten elektronische Komponenten, die mit niedrigen Signalpegeln betrieben werden, die für die Eingänge von Leistungsverstärkern geeignet sind. Dies steht im Gegensatz zu passiven Frequenzweichen, die mit den hohen Signalpegeln der Endverstärkerausgänge arbeiten und dabei hohe Ströme und in einigen Fällen auch hohe Spannungen verarbeiten müssen.

In einem typischen 2-Wege-System benötigt die aktive Frequenzweiche zwei Leistungsverstärker – einen für den Tieftöner und einen für den Hochtöner.

Das Design der aktiven Frequenzweiche bietet mehrere Vorteile:

Der Frequenzgang wird unabhängig von dynamischen Änderungen der elektrischen Eigenschaften des Treibers oder des Treiberpegels.
Es besteht eine erhöhte Flexibilität und Präzision bei der Einstellung und Feinabstimmung jedes Ausgangsfrequenzgangs für die verwendeten Treiber.
Jeder Treiber hat seine eigene Signalverarbeitung und seinen eigenen Leistungsverstärker. Dadurch wird jeder Treiber von den Treibersignalen der anderen Treiber isoliert, was Intermodulationsverzerrungen und Übersteuerungsprobleme reduziert.
Empfindlichkeitsschwankungen zwischen den Treibern können kompensiert werden.
Frequenz- und Phasenganganomalien, die mit den Eigenschaften eines Treibers innerhalb des vorgesehenen Durchlassbereichs verbunden sind, können kompensiert werden.
Der neutrale Frequenzgang eines hochwertigen Aktivlautsprechers ist das Ergebnis der kombinierten Wirkung des Frequenzweichenfilters, des Leistungsverstärkers und der Treiber in einem Lautsprechergehäuse.

Die Verwendung des aktiven Ansatzes ermöglicht die Anpassung und Optimierung des Frequenzgangs des gesamten Lautsprechersystems in verschiedenen Raumumgebungen ohne teure externe Equalizer. Das Endergebnis ist ein einfacheres, zuverlässigeres, effizienteres, konsistenteres und präziseres aktives Lautsprechersystem.

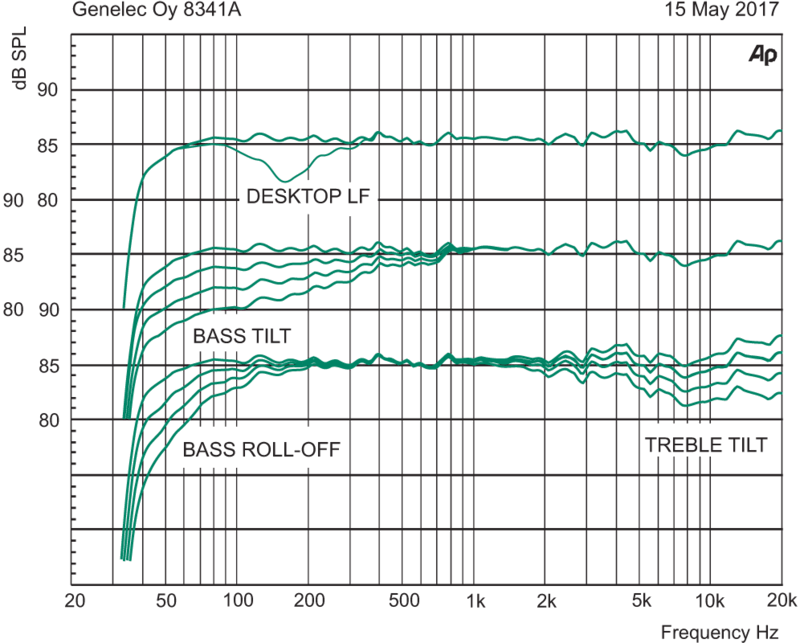

Frequenzgang

45 Hz – 20 kHz (± 1.5 dB)

Low cutoff -6dB
38 Hz

High cutoff -6dB
37 kHz

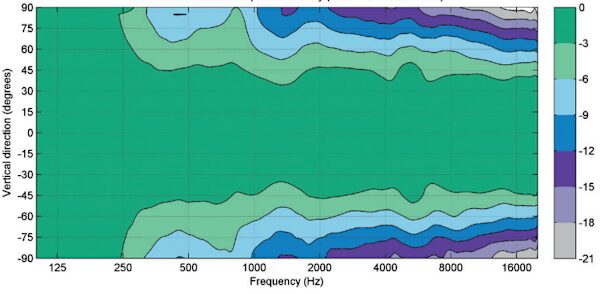

Vertikale Richtwirkung

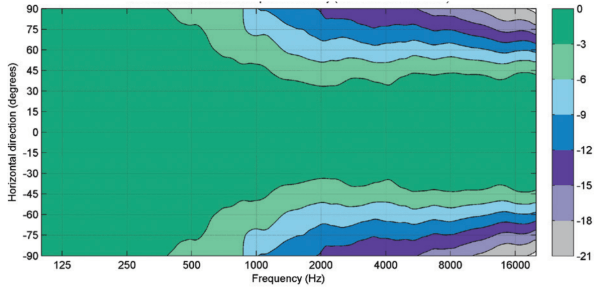

Horizontale Richtwirkung

SPL

Peak SPL
≥118 dB

Maximum peak acoustic output per pair in a listening room with music material at 1 m.

Kurzzeitiger max. SPL
≥110 dB

Maximum short term sine wave acoustic output on axis in half space, averaged from 100 Hz to 3 kHz at 1 m.

Max. Langzeit-SPL
≥101 dB

Maximum long term RMS acoustic output in the same conditions with IEC weighted noise (limited by driver protection circuit) at 1 m.

Eigenrauschen

Eigenrauschen
≤3 dB SPL

Self generated noise level in free space at 1 m on axis (A-weighted)

Abmessungen

Höhe
351 mm (13 7/8 in)

Höhe mit Iso-Pod
370 mm (14 5/8 in)

Breite
237 mm (9 3/8 in)

Tiefe
243 mm (9 5/8 in)

Treiber

Bass

Treiber-Typ
Racetrack

8341A bass driver

Anzahl
2

Breite
170 mm (6 3/4 in)

Höhe
90 mm (3 1/2 in)

Midrange

Treiber-Typ
Coaxial

8341A midrange driver cone (coaxial)

Durchmesser
90 mm (3 1/2 in)

Treble

Treiber-Typ
Coaxial

8341A treble driver metal dome (coaxial)

Durchmesser
19 mm (3/4 in)

Harmonische Verzerrung

50…100 Hz ≤2 %
> 100 Hz ≤0.5 %

Gruppen-Laufzeit

The latency at high frequencies from the input to the acoustic output, measured in the analog input:

Extended Phase Linearity in GLM set to OFF (top graph)
3.3 ms

Extended Phase Linearity in GLM set to ON (bottom graph)
7.0 ms

In Genelec performance graphics, the time of converting the from an electronic input signal to the acoustic output in a Genelec monitor is described by two factors – latency and group delay. The group delay factor can be read in the graphics for a specific frequency. The total frequency-specific input-to-output delay is a sum of the latency and group delay factors. To understand the significance of this total delay, consider that moving a loudspeaker away by 1 meter creates an additional delay of about 3 ms.

Gewicht	9,8 kg
Farbe	Grau
System	aktiv
Anschlüsse	RJ45, XLR
Hersteller	Genelec
Bauweise	Bassreflex, Coaxial
Signal Level	Line Level
Übertragungsprotokolle	AES
Amp Class	D
RMS Leistung	550W
max. SPL	110 dB
